管道靜態混合器結構原理是一種沒有運動部件的高效混合設備,通過固定在管內的混合單元內件,使二股或多股流體產生流體的切割,剪切,旋轉和重新混合,達到流體之間良好分散和充分混合的目 的.與傳統的混合設備相比,具有流程簡單,結構緊湊,能耗小,投資少,操作彈性大,不用維修,混合性能好等優點.凡涉及到液-液,液-氣,液-固,氣-氣的混合,乳化,中和,吸收,萃取反應和強化傳熱等過程,都可以替代傳統的相關設備.
SV管道靜態混合器結構是由一定規格的波紋板組裝而成的圓柱體,技術特性:最高分散程度為1-2Um,液-液相的不均勻度為1-5%.

SV管道靜態混合器用途是適用于粘度<100厘泊的液-液,液-氣,氣-氣的混合,乳化,反應,吸收,萃取,強化傳熱過程.其中dh<3.5尤適用于清潔介質,dh>5可用于介質伴有少量非粘結性雜質。

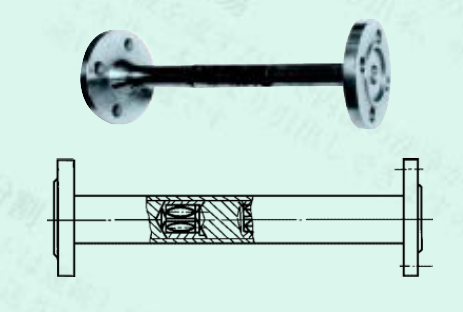

  SV管道靜態混合器結構圖

SK管道靜態混合器單元結構是由單孔道左,右扭轉的螺旋片組焊而成.適用于化工,石油,制藥,食品,精細化工,塑料,環保,合成纖維,礦冶等部門的混合,反應,萃取,吸收,注塑,配色、 傳熱等過程,對較小流量并伴有雜質或粘度≤1000000 厘泊的高粘性介質尤為適用。

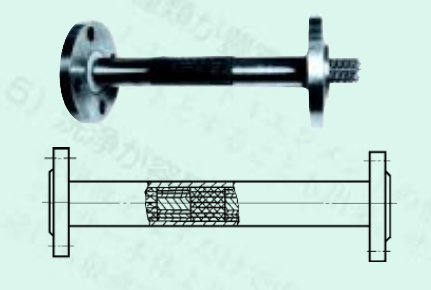

SK管道靜態混合器結構圖

SX管道靜態混合器單元結構是由交叉的橫條按一定規律構成許多X型單元,適用于粘度<10000厘泊的中高粘度液一液反應,混合,吸收過程或生產高聚物流體的混合,反應過程,處理量較大時使用效果更佳.

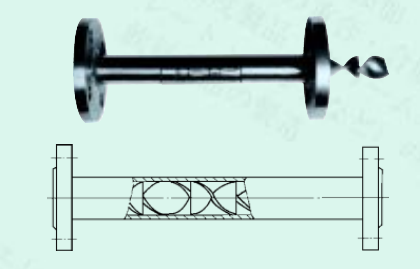

SX管道靜態混合器結構圖

SL管道靜態混合器單元結構是由交叉的橫條按一定規律構成單L型單元,適用于化工,石油,油酯等行業,粘度<1000000厘泊或伴有高聚物介質的混合,同時進行傳熱,混合和傳熱反應的熱交換器,加熱或冷卻粘性產品等單元操作。

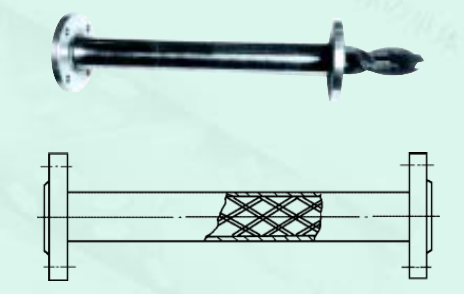

SL靜態混合器結構圖

SH管道靜態混合器單元結構是由雙孔道組成,單元之間設有流體再分配室,適用于精細加工,塑料,合成纖維,礦冶等部門的混合,乳化,配色,注塑紡絲,傳熱等過程,對流量小,混合要求高的中高粘度<1000000厘泊的清潔介質尤為適合。

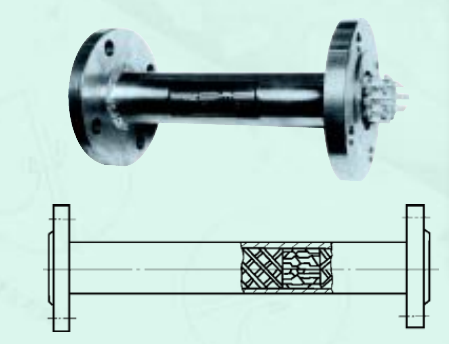

SH靜態混合器結構圖
