油氣分離器主要用于凈化螺桿壓縮機中帶出來的油份和水份，或天然氣中夾帶的胺液等液相介質。

油氣分離器工作原理：

　　油氣分離器濾芯采用美國最新研制的疏油疏水聚結材料，使用多層過濾介質，具有過濾微小顆粒、聚結液體成分的雙重功能。含液天然氣進入聚結分離器后從內到外經過聚結濾芯， 聚結濾芯將氣體中的細微液滴聚結成較大液滴，聚結液體從濾芯底部排出，從而避免了液沫夾帶現象。同時介質表面能量降低， 可以防止聚結液體潤濕介質， 加速介質纖維上液體的排出： 外層包裹的聚合物，起著排出聚結的液體污染物、防止氣體夾帶的作用。聚結出的大液滴順著最外層的保護層流向集液區。最后潔凈、干燥的氣體從聚結分離器出口排出。

油氣分離器實現氣/液分離的三個步驟

第一步：氣體預處理

為避免固體顆粒堵塞聚結器而造成聚結濾芯壽命和效率下降，在氣體進入聚結分離器之前，安裝一臺過濾器， 以減少氣體中的固體顆粒。過濾器使得整個過濾聚結分離系統性能更加完善，運行費用更加降低。

第二步：氣／液聚結過程

經過預處理的天然氣首先進入聚結分離器的下層集液空間， 由于體積膨脹，會有部分液體析出，這部分液體進入下層集液區：含液氣體向上進入聚結分離區，經過聚結濾芯的作用，聚結出的液滴越來越大，并逐漸移向分離區。

第三步：氣／液分離過程

油氣分離器經過聚結過程的大液滴一旦形成，就必須對其進行分離。對于氣體系統，我們?cè)跒V芯中留出了一定的空間，可以控制氣體的出口流速， 防止夾帶聚結出來的液滴。

油氣分離器的選型

　　由于氣體聚結分離器的選型受氣體中所含液體雜質的成分、液霧霧滴粒徑分布、氣體的濕度、溫度、固體顆粒粒徑分布及含量、輸送壓力、流量、流速、外界環境溫度等諸多因素的影響非常大， 所以要求用戶在提供上述參數的情況下， 由我公司專業的技術人員為您選擇經濟、有效的方案，從而實現固定資產投資與運行費用的合理搭配。

　　氣體過濾器既可以作為聚結分離器的前置過濾器，也可以單獨使用，用于去除天然氣、氫氣、石化廠干氣等氣體中的固體顆粒雜質和較大粒徑的液滴。

油氣分離器的性能指標

　1、起始?jí)翰睿盒∮?.02MPa

2、最大允許工作壓差：0.1MPa

3、過濾效果：對大于或等于0．3μm的固體顆粒的去除效率達到99．99％

4、聚結能力：可分離粒徑小于0．1μm的液體霧滴

5、聚結效果：聚結分離器下游氣體中的含液量可降低至0．003ppmw

6、濾芯結構強度：大于0．5MPa

7、設計工作溫度范圍：—40℃~50℃

8、濾芯更換壓差：0．1MPa

設　計　規　范

《天然氣脫水設計規范》SY/T0076-2003

《原油和天然氣工程設計防火規范》GB50183-93

《石油化工自動化儀表選型》SH3005-1999

《鋼制壓力儀器標準》GB150-98

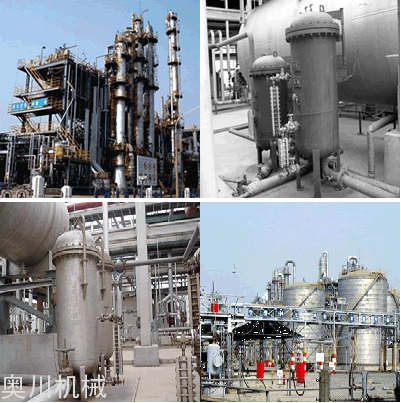

油氣分離器的結構特點

　1、殼體嚴格按照GB150-98及相關行業標準設計、制作，安全可靠。

2、遵循流體力學原理，合理布置濾芯。

3、內壁經過化學處理，完全符合氣體處理的需要。

4、與物料接觸的部件經過特殊處理。

5、安裝提升旋轉裝置，降低勞動強度。

6、可根據需要設置操作平臺，以便于更換濾芯。

對用戶的設計及安裝要求

　　要求用戶預留保溫安裝空間

要求用戶在前后管路上安裝安全閥

產品簡介 ：
油氣分離器工作原理：油氣分離器濾芯采用美國最新研制的疏油疏水聚結材料，使用多層過濾介質，具有過濾微小顆粒、聚結液體成分的雙重功能。含液天然氣進入聚結分離器后從內到外經過聚結濾芯， 聚結濾芯將氣體中的細微液滴聚結成較大液滴，聚結液體從濾芯底部排出，從而避免了液沫夾帶現象。同時介質表面能量降低， 可以防止聚結液體潤濕介質， 加速介質纖維上液體的排出： 外層包裹的聚合物，起著排出聚結的液體污染物、防止氣體夾帶的作用。聚結出的大液滴順著最外層的保護層流向集液區。最后潔凈、干燥的氣體從聚結分離器出口排出。
